Montáž stěny LED BOX krok za krokem: rám, napájení, grafika a spojování stěn

Autor: Tým Vitasystem · Odborná kontrola: Oddělení velkoformátové výroby

Aktualizováno: 2026-10-04

Stěna LED BOX vypadá jako součást pevné expozice: rovnoměrně napnutá grafika, prosvícená zevnitř, v hliníkovém rámu. Ve skutečnosti jde o mobilní systém. Přijede v kartonu, tašce nebo kufru, skládá se bez nářadí a grafika se nasadí za chvíli. Mnoho lidí se před první akcí obává, že montáž bude složitá. Zbytečně.

V tomto návodu projdeme montáž krok za krokem podle návodu výrobce, ukážeme, jak připojit napájení a nasadit textilii SEG a jak stěnu znovu zabalit. Na závěr vysvětlíme, jak konektory umožňují spojovat jednotlivé stěny do rohů, dlouhých stěn a sestav se střechou. Pokud teprve vybíráte systém, přečtěte si také článek Systémy SEG a LED: kdy podsvícení opravdu dělá rozdíl.

Co je v sadě a jak se připravit

Podle série přijede sada v kartonu (LED BOX 2.0, Compact, nástěnné rámy), v tašce (FLEX, PLUS) nebo v kufru na kolečkách (PRO). Uvnitř jsou hliníkové profily rámu s namontovanými LED diodami, nohy, zdroj 24 V (v sérii PLUS a u PRO 400 cm dva) a pokud jste objednali potisk, také grafika z textilie SEG s přišitým silikonovým lemem.

• Rozložte díly na čistý, rovný povrch, nejlépe na karton z obalu, aby se profily nepoškrábaly.
• Zkontrolujte označení na koncích profilů. Spojujete vždy díly se stejnými čísly.
• Postavte stěnu na dosah elektrické zásuvky. Kabel zdroje se připojuje u spodního profilu.
• Grafiku vyndejte z obalu až těsně před nasazením a nepokládejte ji na podlahu.

Nářadí není potřeba. Stěnu o šířce 100 cm (LED BOX 2.0, Compact, FLEX) složí jedna osoba za pár minut. Širší stěny PLUS a PRO se pohodlněji staví ve dvou, trvá to něco přes deset minut.

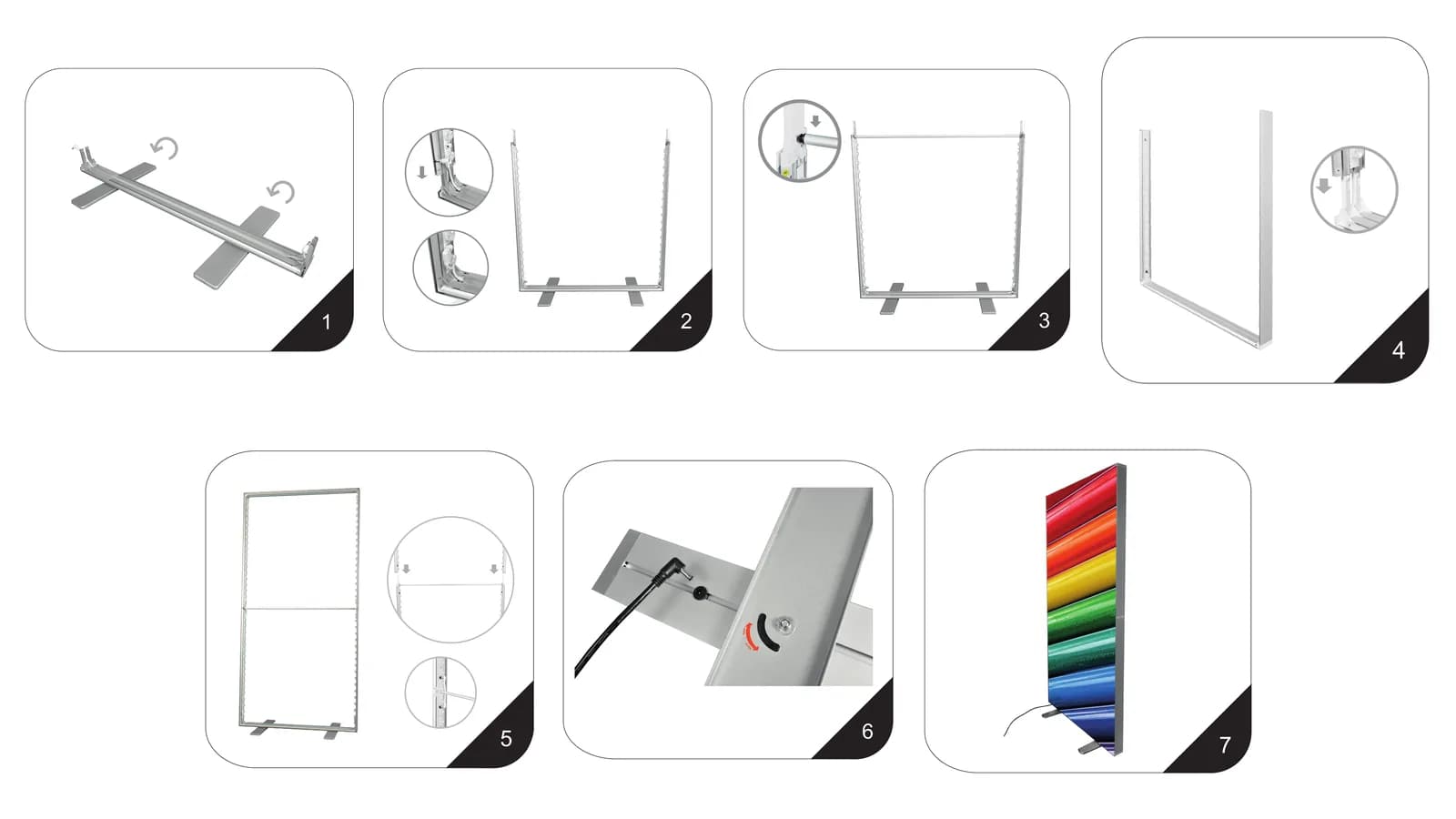

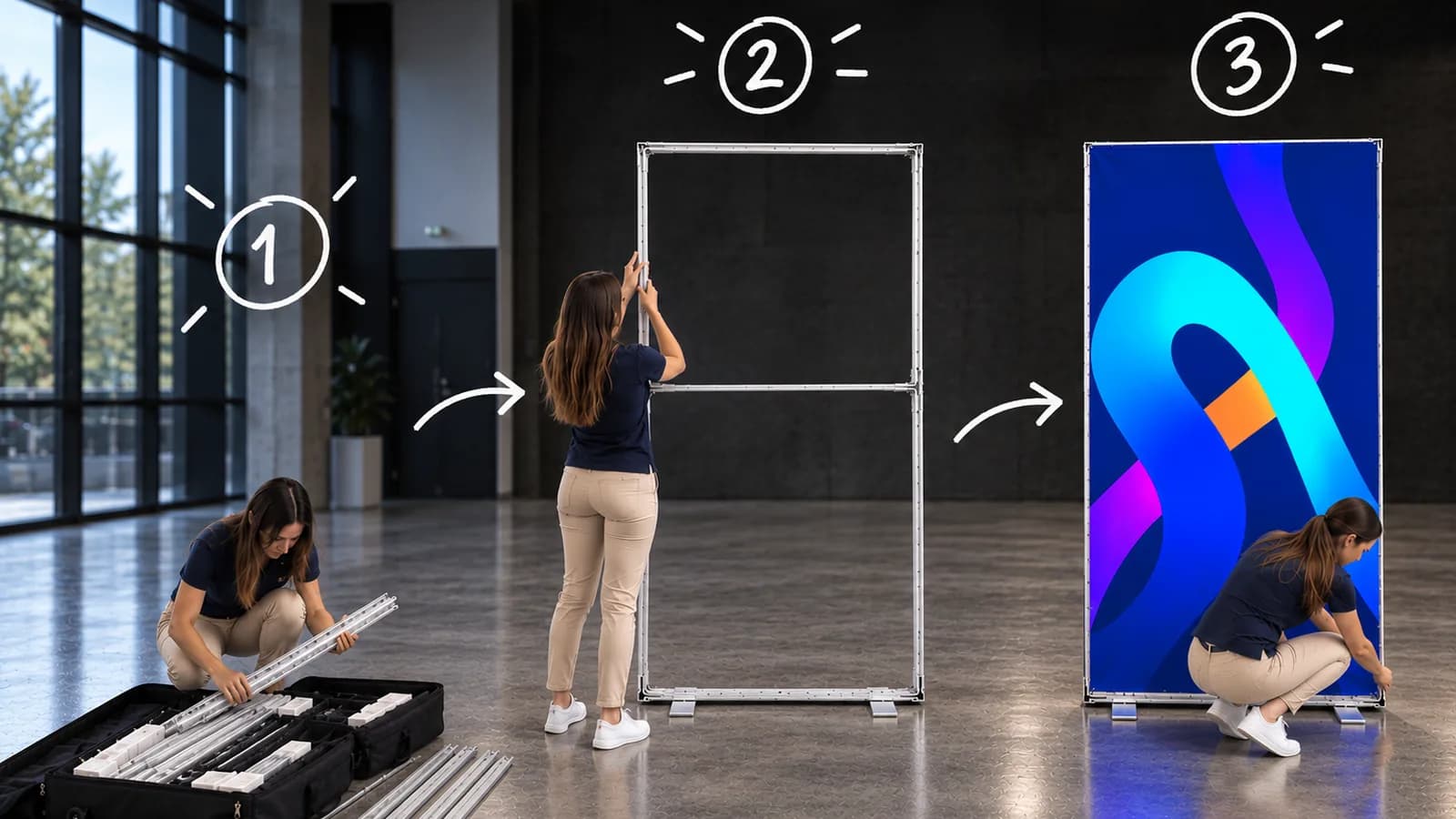

Montáž rámu krok za krokem

Krok 1: otočte nohy o 90°

Začněte spodním profilem s nohama. Při přepravě leží nohy podél profilu, aby sada zabírala méně místa. Otočte každou o 90° tak, aby stála napříč rámem, a položte profil na podlahu nohama dolů. Právě nohy udrží stěnu ve svislé poloze.

Krok 2: spodní část rámu a kabely

Zasuňte do spodního profilu boční sloupky a spojujte díly se stejnými čísly. Spoje se nasazují na zacvaknutí, bez šroubů. U každého spoje propojte také konektory kabelů. Diody v profilech jsou napájeny přes rychlospojky ukryté v rámu, takže po složení nikde nevyčnívá žádný kabel.

Krok 3: příčka uprostřed

Mezi sloupky zasuňte příčku, tedy prostřední tyč rámu. Zpevňuje konstrukci v polovině výšky. U sérií s příčkou (LED BOX 2.0, PLUS a PRO) tento krok nevynechávejte.

Krok 4: horní část rámu

Zvlášť složte horní polovinu: horní profil a horní úseky sloupků, opět podle čísel na spojích. Nejpohodlněji se to dělá na podlaze vedle už stojící spodní části.

Krok 5: spojte horní a spodní část

Nasaďte horní část na spodní tak, aby konce sloupků zapadly do spojů, a propojte kabely ve středovém spoji. Rám teď stojí sám. Zkontrolujte, zda jsou všechny spoje zasunuté až na doraz: rám musí být pravoúhlý, jinak se textilie nenapne rovnoměrně.

Krok 6: připojte zdroj

Konektor zdroje zasuňte do zdířky ve spodním profilu a zdroj do zásuvky. Diody pracují s napětím 24 V. Než nasadíte grafiku, na chvíli zapněte napájení a zkontrolujte, zda svítí všechny lišty. Pokud některá zůstane tmavá, většinou není dotlačený jeden z konektorů na spoji profilů. Teď se to opravuje snáz než po nasazení textilie.

Krok 7: nasaďte grafiku

Grafika SEG má po okrajích přišitý pružný silikonový lem. Zatlačíte ho prsty do drážky profilu: bez nářadí, lepidla a suchých zipů. Jak to udělat, aby byla textilie dokonale napnutá, popisujeme níže.

Jak nasadit grafiku SEG, aby byla rovnoměrně napnutá

• Začněte v rozích. Zatlačte lem do všech čtyř rohů a dbejte, aby byl potisk rovně vůči rámu.
• Potom zatlačte střed každé strany: nejdřív horní a spodní, pak boční. Napětí se rozloží rovnoměrně.
• Nakonec přejeďte prsty po celém obvodu a dotlačte lem po celé délce drážky.
• U oboustranné stěny stejně nasadíte druhou grafiku na zadní stranu rámu.
• Pokud vznikne záhyb, vytáhněte lem v tomto úseku a znovu ho zatlačte, přičemž textilii lehce táhněte směrem k záhybu.

Grafika se vymění za pár minut, takže jeden rám poslouží mnoha kampaním. Na další akci objednáte jen novou textilii ve stejném rozměru. Návrh připravíte ve 3D studiu na stránce produktu nebo na PDF šabloně. Jak připravit soubor, vysvětluje návod Jak připravit data pro velkoformátový tisk.

Demontáž a balení

Demontáž jsou stejné kroky v opačném pořadí: odpojte zdroj, vyjměte grafiku od rohu, sundejte horní část rámu, vysuňte příčku a rozložte spodní část. Před rozpojením profilů odpojte konektory kabelů, a to tahem za konektor, ne za kabel.

• Grafiku volně srolujte potiskem dovnitř a uložte zvlášť, aby se neušpinila o profily.
• Nohy otočte zpět podél profilu, jak ležely v obalu.
• Profily skládejte ve stejném pořadí, v jakém přišly. Při další montáži rychleji najdete správná čísla.
• Zdroj a kabely uchovávejte v samostatné přihrádce nebo sáčku.

Čím se liší montáž jednotlivých sérií

Princip je všude stejný: hliníkový rám s LED diodami, zdroj 24 V a grafika se silikonovým lemem. Série se liší profilem, velikostí a obalem.

• LED BOX 2.0, 100 × 200, 230 a 250 cm: klasická věž s příčkou, rám stříbrný nebo černý, montáž podle návodu výše.
• LED BOX Compact, 85 a 100 × 200 cm: nejlehčí rám s profilem 6,5 cm, bez příčky, se spoji bez vnějších kabelů.
• LED BOX FLEX, 100 × 200 cm: rám z profilu 8 cm; konstrukce se i s textilií a zdrojem vejde do tašky.
• LED BOX PLUS, šířka 200 a 300 cm: profil 10 cm, konstrukce na pantech, která urychluje rozkládání, a dva zdroje. Pohodlněji ve dvou.
• LED BOX PRO, od 100 do 400 × 250 cm: nejpevnější profil 12 cm a kufr na kolečkách. Široké rámy složí dvě osoby za něco přes deset minut.
• Nástěnné rámy LED BOX: místo nohou mají držáky. Rám zavěsíte jako obraz a grafiku měníte, aniž byste ho sundávali ze zdi.

Rozměry, hmotnosti a obsah sady každé série najdete na stránkách produktů v kategorii Podsvícené stěny LED BOX.

Spojování stěn: konektory a větší sestavy

Jedna stěna LED BOX je pozadím malého stánku nebo svítícím totemem u vchodu. Možnosti systému se ukážou teprve tehdy, když spojíte několik rámů: vznikne dlouhá podsvícená stěna, roh viditelný ze dvou uliček nebo sestava se střechou. K tomu slouží konektory, malé spojky, které spojují profily sousedních rámů.

Stěna v jedné linii: magnety a řadové konektory

Výrobce zabudoval do rámů LED BOX magnety. Stačí přiblížit dvě stěny boky k sobě a srovnají se vedle sebe. Řadové konektory spojují profily, takže několik rámů vytvoří stěnu libovolné délky bez mezer mezi moduly. Podle výrobce obsahují sady LED BOX 100 × 230 a 100 × 250 cm řadové konektory (4 ks). Pro sérii PLUS jsou samostatné řadové konektory a také horní a spodní sada s klíčem pro demontáž.

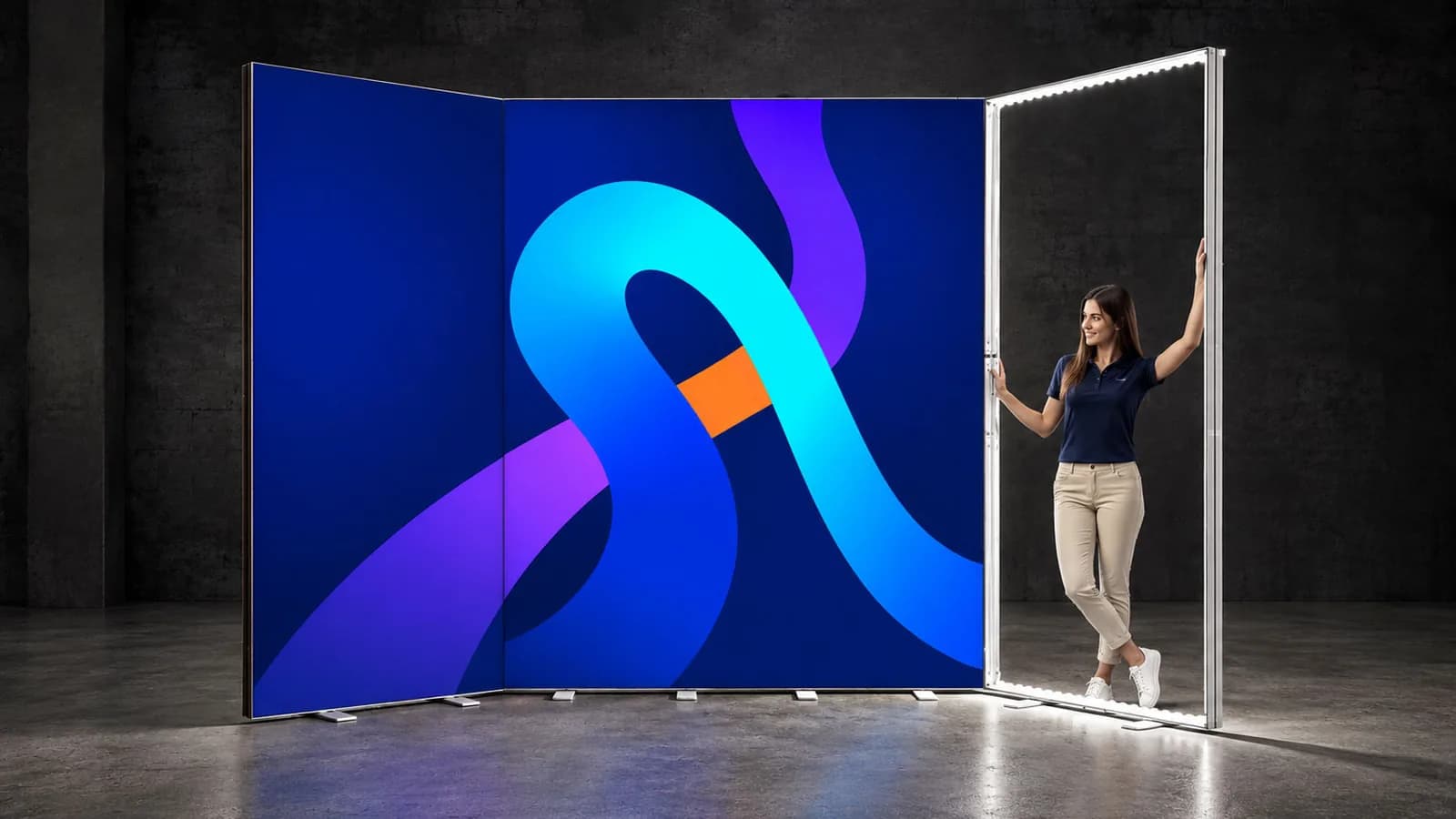

Textilie sousedních stěn na sebe navazují hranou, takže jeden motiv může přecházet přes několik rámů, jako na fotografii výše. Při návrhu takové stěny připravte pro každý rám samostatný soubor a dbejte, aby logo a text nevycházely na spoj dvou modulů.

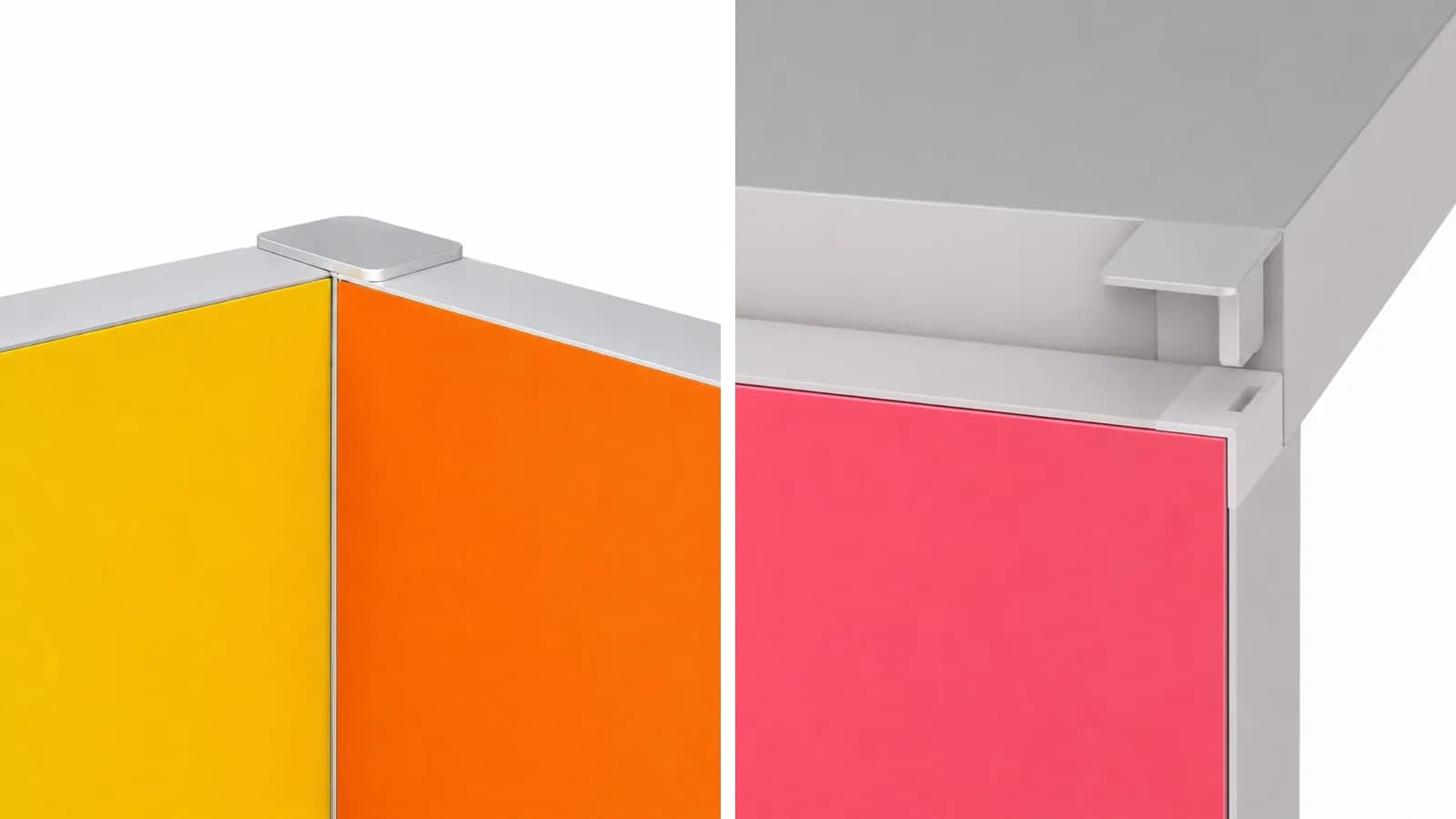

Roh 90°: kolmý konektor

Kolmý konektor spojuje dvě stěny v pravém úhlu. Tak vznikne roh: svítící stěna viditelná ze dvou směrů, vhodná pro rohový stánek nebo ostrov. Pro LED BOX 2.0 je kolmý konektor sadou horního a spodního konektoru, konektor 90° pro sérii PLUS má v balení navíc klíč pro demontáž.

Sestava se střechou a stěna těsně u zdi haly

U série LED Backlight vybíráte příslušenství pro sestavu přímo v konfigurátoru na stránce produktu:

• Konektor 90° (2 ks: horní a spodní), 391 Kč vč. DPH: spojí dvě stěny Backlight do rohu. Druhou stěnu objednáte zvlášť, v libovolné šířce od 100 do 600 cm.
• Střešní konektory (4 ks: 2 horní a 2 spodní), 587 Kč vč. DPH: spojují stěnu položenou vodorovně jako střechu se svislými stěnami. Tak postavíte svítící bránu nebo podsvícené zastřešení stánku.
• Poloviční nohy (2 ks: levá a pravá), 537 Kč vč. DPH: běžná noha přesahuje rám na obě strany, poloviční jen na jednu. Stěna tak může stát zády těsně u zdi haly nebo v rohu.

Jak naplánovat větší sestavu

• Začněte půdorysem stánku. Označte, které stěny mají svítit a ze které strany přijdou návštěvníci.
• Spojujte rámy jedné série. Profily různých sérií mají různou šířku, od 6,5 do 12 cm, a konektory jsou přizpůsobené konkrétnímu systému.
• Naplánujte napájení. Každý rám má vlastní zdroj, takže u více stěn se hodí prodlužovací lišta ukrytá za sestavou.
• Grafiku navrhněte pro celou stěnu najednou a potom ji rozdělte na soubory pro jednotlivé rámy.

Nevíte, které konektory se hodí k vaší sestavě? Napište nám před objednávkou a příslušenství vybereme podle série a rozměru stěn.

Nejčastější chyby při montáži

• Spojování profilů bez kontroly čísel. Rám se složí, ale nebude pravoúhlý a grafika se nenapne rovnoměrně.
• Nedotlačené konektory kabelů na spojích: část LED lišt nesvítí.
• Nasazování grafiky od jedné strany ke druhé místo od rohů. Textilie se posouvá a tvoří záhyby.
• Postavení stěny na nerovném podkladu. Nohy by měly přiléhat k podlaze celou plochou.
• Balení vlhké nebo znečištěné grafiky spolu s profily.
• Odpojování kabelů tahem za kabel místo za konektor.

Nejčastější otázky

Jak dlouho trvá montáž stěny LED BOX?

Stěnu o šířce 100 cm složí jedna osoba za pár minut. Širší stěny PLUS a PRO se pohodlněji staví ve dvou, trvá to něco přes deset minut. Samotné nasazení grafiky je otázkou chvilky.

Potřebuji nářadí?

Ne. Profily se spojují zacvaknutím podle čísel, kabely se propojují konektory a grafika se prsty zatlačí do drážky profilu. Ke konektorům 90° a k horním a spodním řadovým konektorům série PLUS je přibalen klíč, který usnadňuje jejich demontáž.

Mohu spojit stěny různých sérií?

Konektory jsou přizpůsobené konkrétnímu systému a šířce profilu, proto sestavu plánujte z rámů jedné série. Pokud chcete kombinovat různé modely, zeptejte se nás před objednávkou.

Mohu si grafiku vyměnit sám?

Ano. Vytáhnete silikonový lem z drážky, začnete v rohu, a novou grafiku zatlačíte stejným způsobem. Novou textilii ve stejném rozměru objednáte zvlášť, rám zůstává stejný.

Svítí stěna z obou stran?

Stěny LED BOX 2.0, Compact, FLEX, PLUS a PRO jsou oboustranné a potisk objednáte jednostranný nebo oboustranný. Nástěnné rámy LED BOX a stěny LED Backlight svítí jednou stranou.

Shrnutí

Montáž stěny LED BOX je sedm jednoduchých kroků: nohy, spodní část rámu s kabely, příčka, horní část, spojení, zdroj a grafika. Bez nářadí, za několik až něco přes deset minut. Konektory umožňují z jednotlivých rámů postavit stěnu, roh nebo sestavu se střechou a vyměnitelná grafika SEG zajistí, že stejná konstrukce poslouží mnoha kampaním.

Vyberte rozměr v kategorii Podsvícené stěny LED BOX, nahrajte grafiku ve 3D studiu a podívejte se na výsledek na modelu ještě před objednávkou.
